(1)單向液體流動
流體沿相同的方向連續流動
(2)沒有更多的介質消耗
不受樣本量的限制:再循環培養基
(3)均勻的剪切應力
相同的流向確保剪切應力無變化
(4)長時間的一周實驗
自動完成幾天的實驗

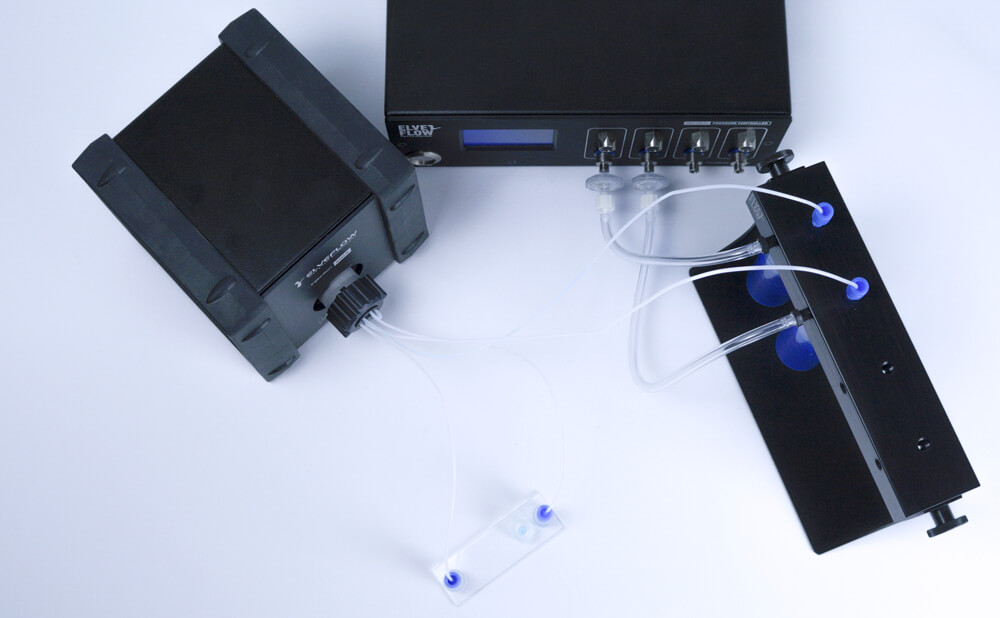

Elveflow的液體循環套裝(fluid recirculation pack)是一套完整的系統,可以在微流控實驗中實現液體的重復利用和單向再循環。
使用Elveflow暢銷的微流控設備,液體循環套裝具有多個優勢如無脈沖平滑流動,可重復性,用于細胞培養實驗的準確和精確的流速控制。它還可以進行有限介質或更高級應用(如復雜生物流體模式的建模)的長時間的全自動實驗運行。
特點
標準的流體循環套裝使用兩通道的壓力泵以交替地方式將介質從一個儲液池輸送到另一個儲液池。循環注入閥允許在兩個儲液池之間進行切換,以確保從液體量大的儲液池中泵送液體介質。
Elveflow智能界面軟件ESI將流量控制器與循環注入閥同步,以執行液體再循環。它會(huì )在預定的時間段后自動執行儲液池之間的切換,或者在選定量的樣品通過微流控芯片后與流量傳感器MFS或BFS結合使用。由于憑借強大的scheduler功能,ESI軟件還能夠無縫的運行長期實驗。
通過在流體循環套裝中增加額外的Elveflow設備,還可以實現其他功能如流體介質切換、一次性進樣等。
技術規格
標準流體循環套裝包含以下組件
(1)2通道的OB1 MK3+壓力泵
(2)1個流量傳感器MFS
(3)1個循環注入閥
(4)2個儲液池
(5)所有必需的配件:導管、連接器、過濾器等
(6)圖形界面的控制軟件ESI(免費無限次下載)
可選項
(1)微流控細胞培養芯片:提供部分微流體細胞培養實驗用的芯片
(2)去泡器:有效去除微流體實驗裝置中的氣泡
(3)額外的儲液池
(4)其他流量傳感器如BFS科式流量計(無需液體介質校準,直接測量)
(5)電腦
(6)顯微鏡和相機
相關應用
如何實現微流控實驗的重復循環過程?用MUX Injection循環閥,請點擊 這里
參考文獻
Tongcheng Qian, Daniel A. Gil, Emmanuel Contreras Guzman, Benjamin D. Gastfriend, Kelsey E. Tweed, Sean P. Palecek, Melissa C. Skala, Adaptable pulsatile flow generated by quantitative imaging of stem-cell derived cardiomyocytes for disease modeling, bioRxiv, March 24, 2020, DOI: https://doi.org/10.1101/2020.03.20.000752
P. Vilkinis, 2020, Investigation of flow dynamics and structure in channels with structured surfaces, Doctoral Thesis, Kaunas University of Technology, Lituanian Energy Institute
