非常感謝您選擇法國Elveflow微流控多通道壓力&真空控制器OB1 MK3+、熱式流量傳感器MFS 和 科式流量傳感器BFS、各種微流控切換閥MUX 等,如下部分將介紹這些儀器的安裝和使用。
很多老師都認為Elveflow微流體壓力控制器OB1的安裝太多復雜,不如其他家產品的安裝簡單,那么真實情況是如何的呢?我們現在可以告訴您,Elveflow的微流控壓力控制器OB1和流量傳感器MFS安裝起來 不復雜,而且很簡單。您可以通過下面的安裝步驟和視頻來了解安裝過程。對于Elveflow微流控壓力控制器OB1的詳細介紹,可以點擊這里。本部分將向對Elveflow微流控壓力控制器OB1和流量傳感器MFS感興趣的老師或已經有OB1壓力泵和MFS傳感器的老師一步一步的介紹其安裝過程及操作軟件ESI首次使用時的校準。通過本次介紹,廣大的老師可以全面的了解到您收到OB1壓力控制器箱子里面有哪些東西以及這些東西該怎么安裝。
第一步,您會(huì )收到一個箱子,打開該箱子即unboxing,如下圖所示,然后可以看到該箱子里面包含的Elveflow微流控儀器部件。
第二步,打開箱子,看下箱子里面包含哪些具體的部件?(What is in the pack?)
箱子里面包含的部件有:
●OB1 Mk3+壓力控制器
●包含ESI Elveflow智能界面軟件的閃存USB盤
●流量傳感器(詳細規格和數量與您的選擇有關)
●套件接頭壓力源快速鏈接器把OB1連接到外部的壓力源上
●套件1/4 – 28”是特氟龍端接頭,帶有1/4” – 28螺紋和套圈,用于1/16”外徑導管的連接。
●套件魯爾鎖(Luer Lock)儀器是3/32” ID的tygon導管和適配器用于將OB1或AF1壓力出口連接到3/32” tygon管。
●套件儲液池蓋(kit reservoirs tank)M是陽極氧化的falcon適配器蓋(我們還可以提供1.5,15,50和100mL規格的適配器蓋)
●套管coil PTFE 1/16” OD × 1/32” ID(10m)毛細導管可將儲液池連接到芯片上
●氣動聚氨酯(PU)柔性管
●供電電纜單元

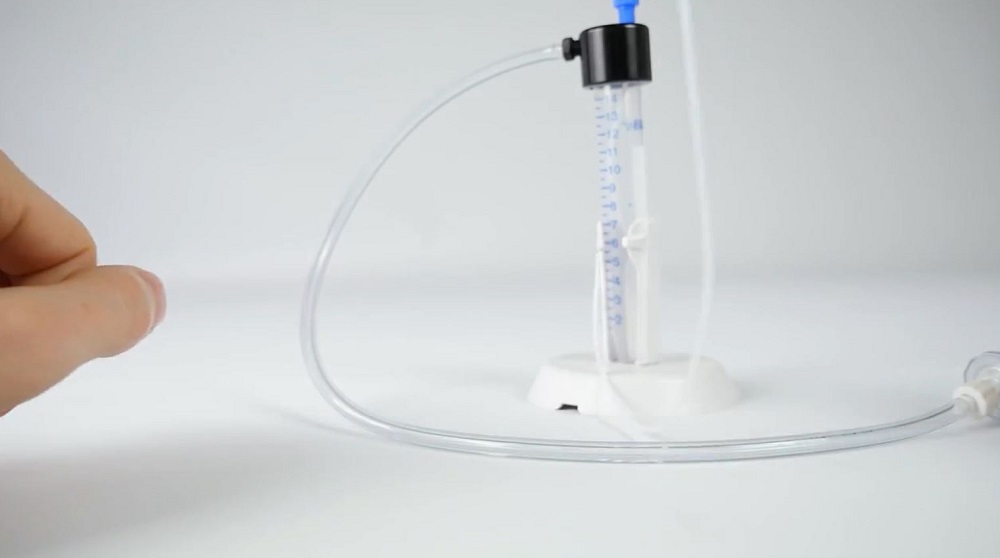

第三步,儲液池的安裝(Reservoirs installation)。
在安裝儲液池的過程中,會(huì )用到如下組件:
●套件1/4 – 28”是特氟龍端接頭,帶有1/4” – 28螺紋和套圈,用于1/16”外徑導管的連接。
●套件魯爾鎖(Luer Lock)儀器是3/32” ID的tygon導管和適配器用于將OB1或AF1壓力出口連接到3/32” tygon管。
●套件儲液池蓋(kit reservoirs tank)M是陽極氧化的falcon適配器蓋(我們還可以提供1.5,15,50和100mL規格的適配器蓋)
●套管coil PTFE 1/16” OD × 1/32” ID(10m)毛細導管可將儲液池連接到芯片上

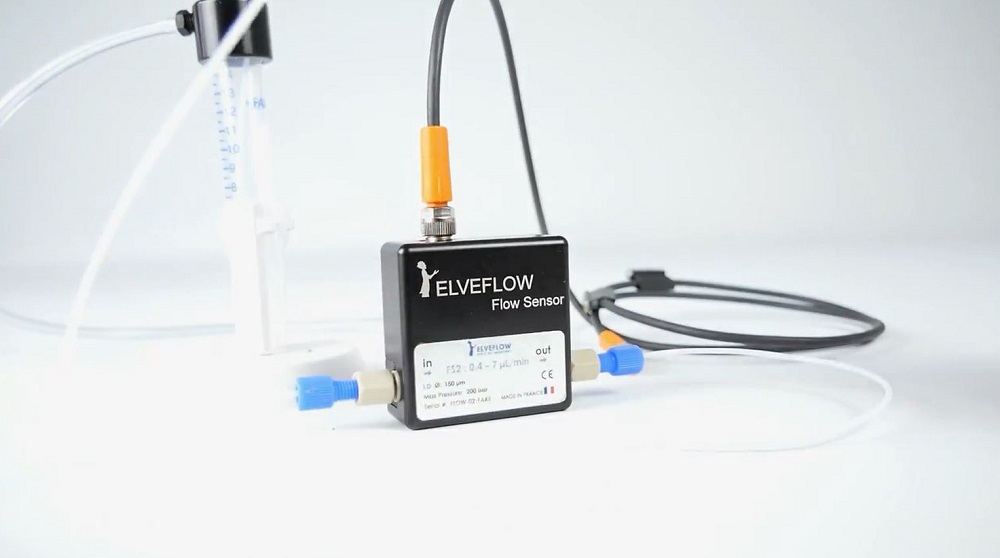

第四步,流量傳感器的安裝(Flow sensors installation)。
在安裝流量傳感器的過程中,會(huì )用到如下組件:
●流量傳感器(詳細規格和數量與您的選擇有關)
●套件1/4 – 28”是特氟龍端接頭,帶有1/4” – 28螺紋和套圈,用于1/16”外徑導管的連接。
●套管coil PTFE 1/16” OD × 1/32” ID(10m)毛細導管可將儲液池連接到芯片上

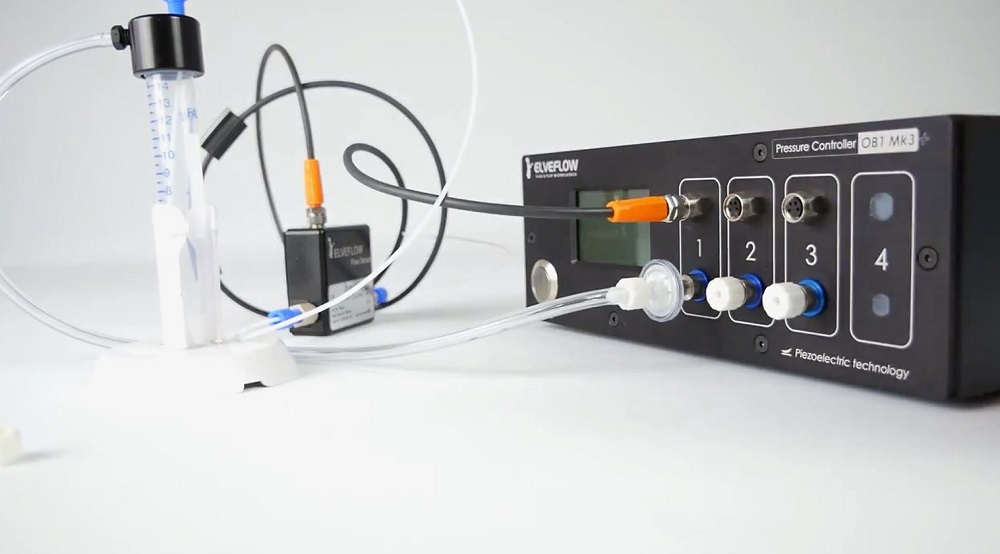

第五步,OB1壓力控制器連接用的連接器安裝(Connectors for the OB1)。
OB1壓力控制器連接用連接器安裝過程會(huì )用到如下組件:
●OB1 Mk3+壓力控制器
●套件接頭壓力源快速鏈接器把OB1連接到外部的壓力源上
●套件魯爾鎖(Luer Lock)儀器是3/32” ID的tygon導管和適配器用于將OB1或AF1壓力出
●口連接到3/32” tygon管。
●氣動聚氨酯(PU)柔性管
●供電電纜單元
第六步,ESI智能軟件的安裝(ESI software installation)。
微流控智能界面控制軟件ESI的安裝過程中會(huì )用到如下組件:
●包含ESI Elveflow智能界面軟件的閃存USB盤

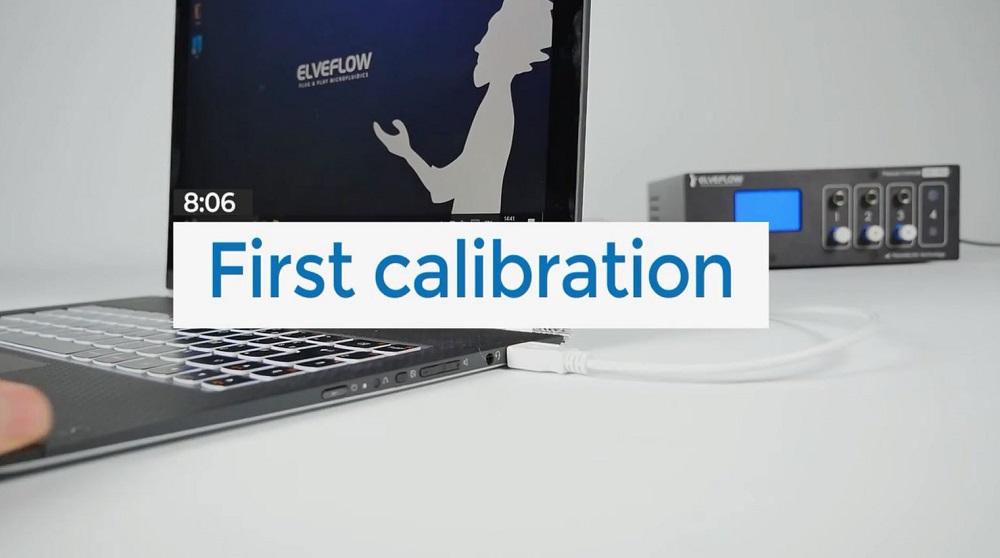

第七步,智能界面控制軟件ESI首次使用的校準(First calibration)。
微流控壓力泵OB1控制軟件ESI在首次使用校準的過程中,需要如下組件:
●OB1 Mk3+壓力控制器
●包含ESI Elveflow智能界面軟件的閃存USB盤
依次通過以上7個步驟后,您就可以開心的使用您的微流控壓力控制器OB1和微流控流量控制器MFS了,隨后也就接著開始做您心目中的理想實驗了。上述7個安裝步驟,可以通過如下的一個視頻全部了解清楚。
部分儀器部件單獨安裝的介紹
微流控流量傳感器MFS安裝的視頻介紹如下
微流控流量傳感器MFS工作原理的視頻介紹如下
微流控流量傳感器BFS安裝的視頻介紹如下
微流控科式流量傳感器BFS的實際測試效果
微流控流量傳感器BFS工作原理的視頻介紹如下
微流控微流體MUX Distributor 10分配閥安裝的視頻介紹如下
微流控微流體循環閥MUX Injection工作原理的視頻介紹如下
如何使用微流體MUX Injection循環閥實現微流控實驗的重復循環過程?請點擊 這里
Elveflow微流控智能界面軟件ESI自動診斷微流控實驗系統的流阻并給出流阻大小的改善建議
Elveflow微流控智能操作軟件ESI中流阻診斷模塊(Tuning Resistance Module)的使用說明,請點擊 這里
如何在Elveflow微流控智能界面軟件ESI中選擇流量反饋調節參數(PID參數)?請點擊 這里

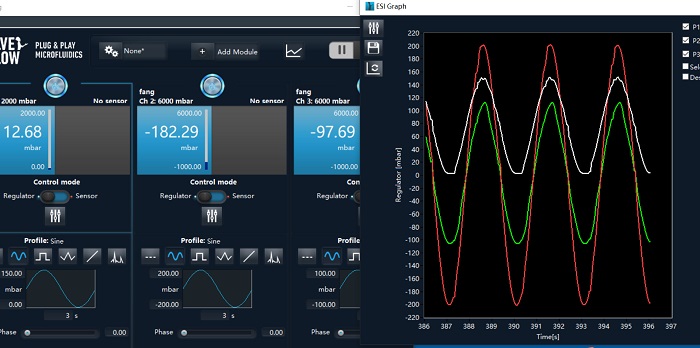

Elveflow智能界面軟件ESI中自動化實驗運行的Sequence功能案例參考設置介紹視頻如下
智能圖形操作軟件ESI中實驗自動化運行的Sequencer參數設置(參考示例),請點擊 這里
幾個相關的應用介紹
如何使用微流控BFS流量傳感器高精度控制微流體系統中的流體流速?請點擊 這里
如何使用微流控進樣泵OB1壓力控制器和流量傳感器BFS精確控制微流體流量?請點擊 這里
改善微流控注射泵和壓力泵液體流量控制的技巧和竅門,請點擊 這里
如何把微流控壓力控制器OB1當做高精密微流控注射泵使用?請點擊 這里
微流體高精密液體流量傳感器MFS和BFS的校準方法,請點擊 這里
高精密微流體壓力傳感器MPS的校準方法,請點擊 這里
