電阻抗檢測技術廣泛應用于材料科學、生命科學、食品安全、疾病診斷等領域。在微流控領域,電阻抗檢測技術可應用于單細胞或微液滴的檢測與分析、生物組織分析、細胞計數、細胞分選、交流介電電泳(DEP)和生物阻抗測量等。實驗室內的微流控電阻抗檢測系統在一定程度上可以看成是由多個不同功能的模塊經過有效的有機組合而成的。該檢測系統主要包括五個模塊:微流控電阻抗檢測芯片、微流控芯片進樣泵、流量計或壓力計、電阻抗分析儀/鎖相放大器、光學顯微鏡等,如下圖所示。

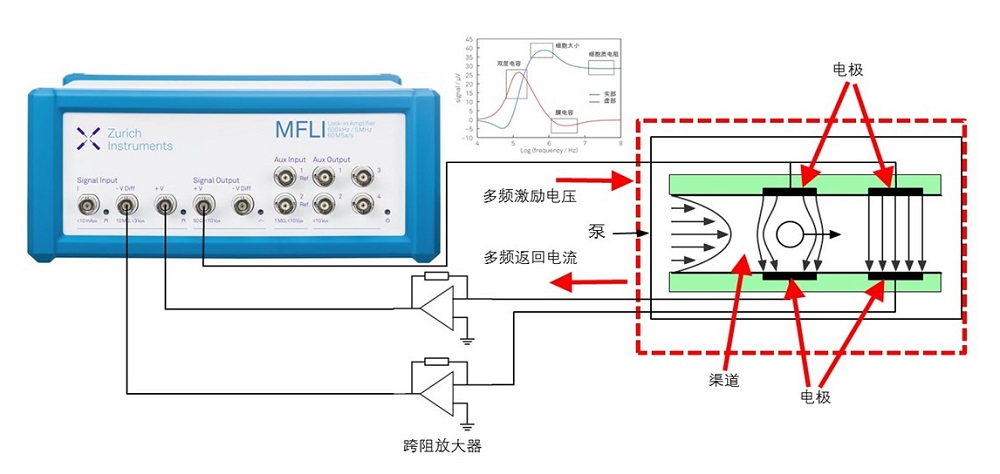

對于以上五個模塊的組合,我們在此給出三個微流體電阻抗檢測的連接示例,如下圖1所示。從下圖中可以看到,微流體電阻抗檢測系統的過程為多通道壓力&真空控制器OB1 Mk3+將樣品儲液池內的液體推入到微流體毛細導管內,然后液體經過低流量傳感器MFS后,進入到微流體芯片的通道內。電信號測量?jì)x器如MFLI鎖相放大器、HF2LI雙通道鎖相放大器、Moku:Lab多功能測量?jì)x等產生激勵電壓信號,施加到微流體芯片的激勵電極上,微流體芯片的測量電極輸出微弱的電流信號,電流信號經過電流放大器或者跨阻放大器并放大后成為電壓信號,電信號測量?jì)x器檢測該電壓信號。
HF2LI雙通道鎖相放大器和OB1多通道壓力控制器及低流量傳感器MFS組成的電阻抗檢測系統
Keysight阻抗分析儀E4990A和OB1多通道壓力控制器及低流量傳感器MFS組成的電阻抗檢測系統
MFLI數字鎖相放大器和液體驅動泵組成的電阻抗檢測系統
圖1 三種常見的微流體動態電阻抗檢測和分選系統連接的實物圖
如下以瑞士蘇黎世儀器的HF2LI雙通道鎖相放大器和OB1多通道壓力控制器及微流控電阻抗芯片為例介紹微流控動態電阻抗檢測的原理。
圖2 HF2LI鎖相放大器和OB1壓力控制器與微流體電阻抗芯片的連接示意圖
動態電阻抗檢測可用于測量微流體芯片通道內單個粒子的介電特性。以共面三電極的微流控電阻抗芯片為例介紹動態電阻抗檢測的過程,芯片結構示意圖如圖2所示。在微流體芯片通道內加工三個金屬微電極,其中中間的微電極作為激勵電壓電極,兩端的金屬微電極作為測量電極,用于測量介質溶液中單個粒子經過時的電流變化。首先,OB1多通道壓力控制器對樣品儲液池內的液體施加壓力,液體進入到微流體毛細導管內,接著通過低流量傳感器MFS,然后進入到微流體電阻抗芯片的通道內。低流量傳感器MFS用于測量流入到微流控芯片通道內的液體流量變化,從而避免測量粒子堵塞芯片通道。HF2LI雙通道鎖相放大器輸出一個或多個不同頻率和不同電壓的交流電壓信號,施加到微流控電阻抗芯片的激勵電極上,激勵電極和兩側的兩個測量電極之間會(huì )產生電場,同時,測量電極輸出電流信號。該電流信號通過電流放大器HF2TA或跨阻放大器并被放大,轉換為電壓信號。HF2LI雙通道鎖相放大器采用差分測量的方式直接測量該電壓信號。當液體中的粒子經過微流控電阻抗芯片的電極區域時,電場會(huì )受到粒子的擾動而產生電流的變化,該電流變化的幅度取決于粒子的尺寸、形狀和介電性質。差分測量電壓信號的優勢是可以大幅度的抑制各種噪音或干擾信號。HF2LI雙通道鎖相放大器可以同時解調一個頻率或多個不同頻率的差分電壓信號,從而給出每一個頻率信號的同相分量和正交分量或者幅值和相位值,同時抵制所有其他頻率信號的干擾。所測量的電阻抗的變化可以在本地電腦上的LabOne軟件里的Plotter進行實時觀察且測量的數據可直接保存在本地電腦,方便后續使用MATLAB、Python、Origin、R等軟件進行數據的分析處理。
LabOne軟件顯示的動態差分測量信號的顯示曲線
帶有共面金屬電極的PDMS芯片中產生油包水微液滴,石蠟油為連續相(含span80表面活性劑),經過濾后的去離子水為分散相。產生的微液滴如下視頻所示。
MFLI鎖相放大器采用動態差分測量方法檢測PDMS芯片中產生的微液滴視頻如下所示。
參考文獻
Ismail Bilican, Tolga Bahadir, Kemal Bilgin, Mustafa Tahsin Gulerbe, Alternative screening method for analyzing the water samples through an electrical microfluidics chip with classical microbiological assay comparison of P. aeruginosa, Talanta, June 15, 2020. DOI: https://doi.org/10.1016/j.talanta.2020.121293
Ismail Bilican, Mustafa Tahsin Guler, Murat Serhatlioglu, Talip Kirindi, Caglar Elbuken, Focusing-free impedimetric differentiation of red blood cells and leukemia cells: A system optimization, Sensors and Actuators B: Chemical, Volume 307, 15 March 2020, DOI: https://doi.org/10.1016/j.snb.2019.127531
Caglar Elbuken, et al, Impedimetric Cell Detection using Microfluidic Viscoelastic Focusing, International Journal of Engineering Research and
Development, 2019, 11(2), DOI: https://doi.org/10.29137/umagd.532269
