液體樣品中的氣泡是微流體實驗中經常發現的典型問題,并且通常很難把它們從樣品中消除。微流控氣泡捕獲器可以用來消除微流控流體中的氣泡。
提供3種版本的內部容量:23 μL-New(S),95 μL-New(M)和 362 μL-New(L)
規格參數
(1)堅固,耐化學腐蝕和生物相容性(PEEK主體&PTFE膜片),高壓滅菌
(2)易于更換膜片(包含2個膜片)以避免污染
(3)滿足您的體積需求:23 μL(S)-95μL(M)-362 μL(L)
(4)兼容低流量液體流速:5 μL/min(指示值)
(5)兼容標準1/4”-28接頭,適用于外徑1/8英寸、1/16英寸或1/32英寸導管的連接
(6)尺寸:47×34×28 mm L形狀
(7)壓力等級:2bar(30 psi)
為何使用氣泡捕獲器?
我們建議在很多情況下使用氣泡捕獲器。您將避免以下問題:
(1)生物樣品破壞(細胞毒性)
(2)傳感器和色譜柱干燥
(3)氣泡誘導剪切應力
(4)樣品體積錯誤
您將獲得以下好處:
(1)在有或沒有真空連接的情況下在線去除氣泡
(2)避免細胞的周?chē)霈F氣泡
(3)液滴產生研究中穩定液滴的流速
(4)適用于1/16”或1/32”外徑導管和我們的標準1/4”-28接頭,可輕松集成到現有的實驗裝置中。
(5)易于更換膜以避免污染。
重要注意:
(1)可高壓滅菌
(2)氣泡捕集模式下,不適用于有機溶劑(泄露風險)。
(3)始終將液體推向捕獲器(產生氣泡的風險)
工作原理

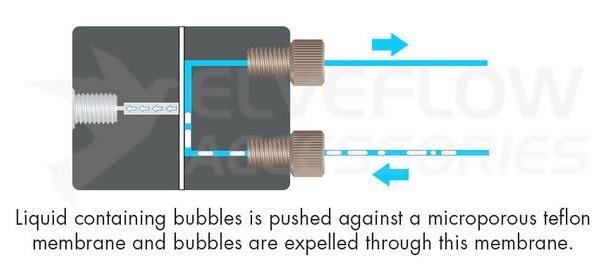

該氣泡捕獲器具有PTFE膜。將含有氣泡的溶液推入捕獲器中,并通過微孔Teflon膜以無泄漏的方式除去氣泡。您可以選擇將真空泵連接到捕獲器的后部出口(主動模式)以增加氣泡捕獲器的性能。但即使沒有連接泵(被動模式),捕獲器通常在大多數實驗裝置中仍然顯示出出色的氣泡捕獲性能。
氣泡捕獲器有兩種模式可用
該微流控氣泡捕獲器有2種模式使用:被動模式和可以添加真空管線的主動模式。在第二種模式下,壓力發生器的真空出口,例如壓力發生器的真空出口,可提高氣泡捕獲器的效率。該氣泡捕獲器能夠實現100%的脫泡,流速可達60
mL/min。該微流控氣泡捕獲器通常在0.5-2.0 mL/min的范圍內使用,但是當使用真空管線時可以達到60 mL/min。

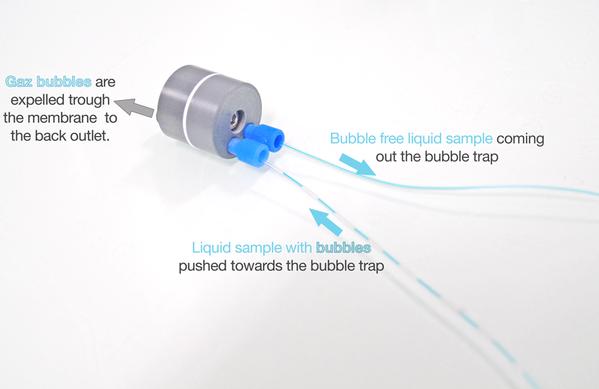

1)被動模式

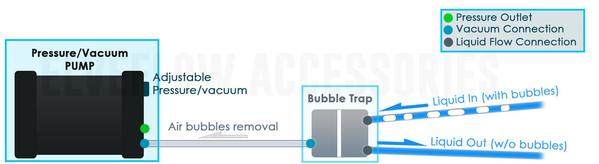

2)主動模式
規格參數
套裝內包含的部件
1×:微流控氣泡捕獲器*

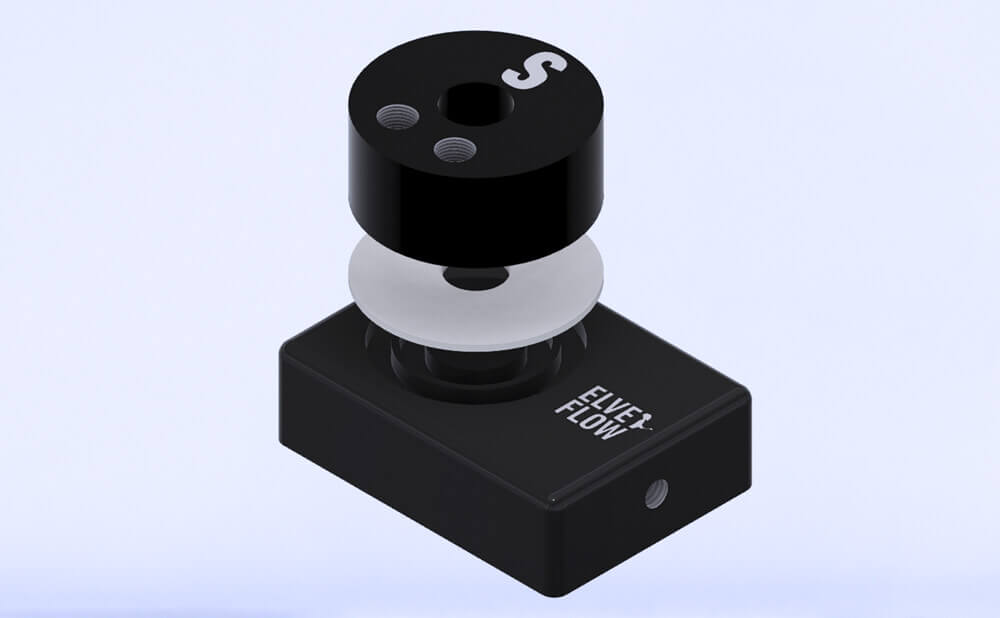

三個不同版本(內部體積):23 μL(S)-95 μL(M)-362 μL(L)。該設備正面有兩個1/4”-28 UNF內螺紋端口,用于連接流體流和一個額外的1/4”-28 UNF內螺紋接口,如果需要,可在側面進行真空連接。
1×:更換膜片
膜片使用時間可能是幾個月或幾年。建議在使用后用去離子水/蒸餾水沖洗除泡器,以防止膜片過早老化。
FAQ
(1)選擇氣泡捕獲器時,我可以選擇哪些參數?
氣泡捕獲器的內部容積是您可以選擇的唯一參數。我們有三種變體:23 μL,95 μL,362 μL。
(2)我應該根據實驗的流速選擇氣泡捕獲器嗎?

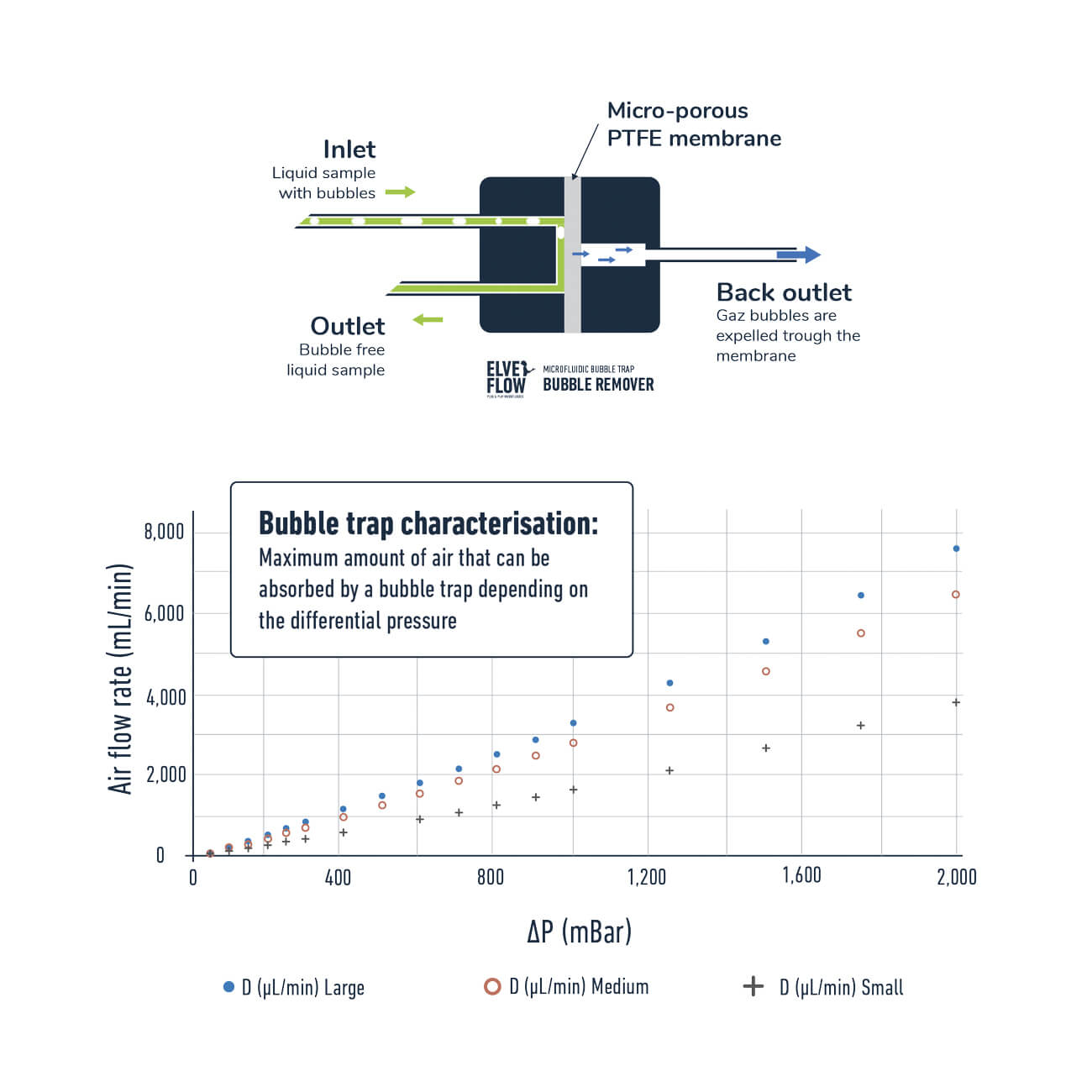

在選擇氣泡捕獲器時,流速不是您應該考慮的主要參數,因為捕獲器的每個型號都適用于大范圍的流速:研究人員通常將其用于流速高達60 mL/min且低至100 μL/min。但是,內部容積越小,氣泡捕獲器對于更高流速的氣泡去除效率就越低(參見“規格參數”中的圖標)
(3)根據我的實驗,我應該選擇哪個內部容積?
較高的內部容積將會(huì )存留更多的溶液,并且無法完全輸出到外部導管中,可以認為是死體積。因此,如果您使用的溶液或試劑很珍貴,則需要較低的內部容量。此外,如果您的流速非常低,則較小的內部容積將有助于您實驗設備的良好工作。
(4)如果我在主動模式下使用氣泡捕獲器,那么我應該應用哪種壓力?
您可以在被動或主動模式下使用氣泡捕獲器。在主動模式下,我們使用真空泵對其進行了高達2 bar的測試。然而,這一切都取決于您的實驗:如果只需要0.5 bar來消除溶液中的氣泡,那么增加真空壓力是沒有用的。
(5)我應該如何清潔我的氣泡捕獲器?
您可以在每次實驗后用蒸餾水清洗氣泡捕獲器,如果在無菌條件下工作,也可以使用70%的乙醇:有機溶劑只能在長時間接觸時損壞氣泡捕獲器,但它適用于短時間的清潔周期。不要忘記取下膜,用乙醇清洗,然后用流水去除乙醇痕跡。
(6)我應該多久更換一次膜?
一旦看到效率下降,就可以更換氣泡捕獲器的膜片。每個膜片都沒有理論的持續時間,因為它取決于您使用設備的條件。
(7)我可以將這個氣泡捕獲器與活細胞一起使用嗎?
當然!許多研究人員使用它,我們從來沒有收到任何負面反饋。
