微流控液體流量和壓力傳感器
當前位置:泰初科技(天津)有限公司 >> 產品中心 >> Elveflow微流控壓力控制器-傳感器-切換閥-OEM >> 微流控液體流量和壓力傳感器 >> 瀏覽產品
微流控液體流量和壓力傳感器

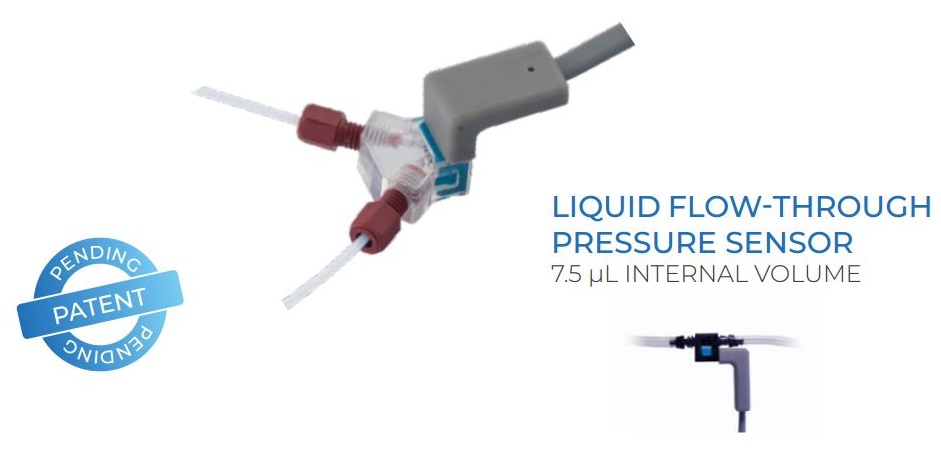

MPS微型微流體壓力傳感器

低體積壓力傳感器在您實驗裝置的任何地方進行測量和控制壓力




高精度微流控壓力傳感器(Microfluidic Pressure Sensor,MPS)適用于液體,兼容3/32” ID的導管或者用于1/16” 外徑導管的10-32適配件。監測您微流體裝置中的低液體流量。

√    壓力反饋選項
√    低內部體積

優異的性能
●    準確度--------低至滿量程的0.2%
●    5種量程范圍---70 mbar到7000 mbar
●    內部體積-------7.5 μL
●    建立/穩定時間-------20 ms

●    沒有死體積

●    兼容氣體和液體

●    與Elveflow其他儀器具有交互性


主要的功能
◆    您可以把我們的液體壓力傳感器植入到您的微流體裝置的任何位置,在您計算機上記錄壓力,并使用我們的壓力泵來調節相應的流量。壓力傳感器適用于Elveflow壓力泵。

◆    我們的壓力傳感器可用作儀表壓力傳感器,測量相對于大氣壓力的正壓和負壓。


如果沒有壓力傳感器,很難知道在您的微流體裝置中給定點的壓力是多少。這是由于微流體系統(連接器、導管、微流體電阻器、芯片等等)內部出現壓降,因此,了解壓力或能夠精確控制實驗裝置中給定點施加的壓力是非常重要的。

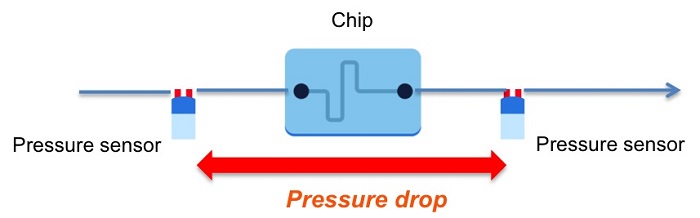

測量微流控芯片入口和出口位置的壓力值,從而獲得芯片通道內部的壓力差變化。根據壓力差的變化,可以計算流體的剪切力、楊氏模量、滲透壓變化等等。



在壓力傳感器和壓力控制器之間創(chuàng )建反饋回路,并在微流體裝置的給定點保持壓力值恒定。

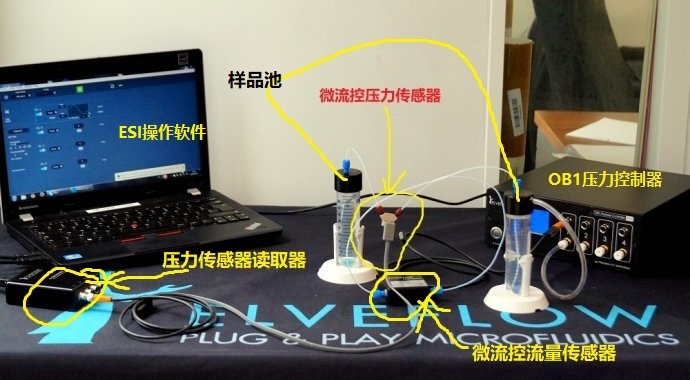

OB1壓力控制器輸出一定的氣體壓力到樣品池,樣品池內的液體順著PTFE導管流出到MPS Small壓力傳感器,然后從MPS Small壓力傳感器流向MFS流量傳感器,接著流入到第二個樣品池。MFS流量傳感器直接連接到OB1壓力控制器(也可以連接到傳感器讀數器MSR2上)。MPS Small壓力傳感器連接到傳感器讀數器MSR2上,然后通過USB線連接到電腦上。在電腦端的ESI軟件上,直觀的顯示從樣品池流出液體的實時流量變化和管路中的液體壓力變化。通過ESI軟件上的閉環流量調節模塊,可以實現恒定的液體流量流動或恒定的壓力值下的液體流量流動。

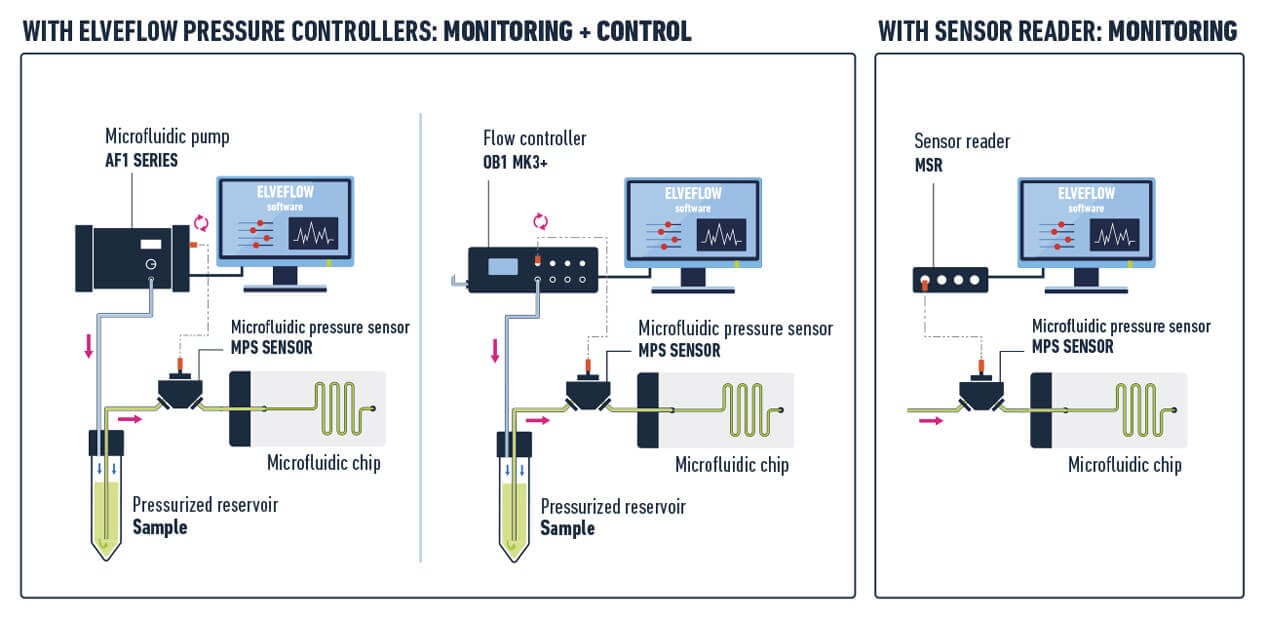

MPS壓力傳感器連接示意圖




MPS Small壓力傳感器直接連接到傳感器讀數器MSR2,然后通過USB連接電腦。

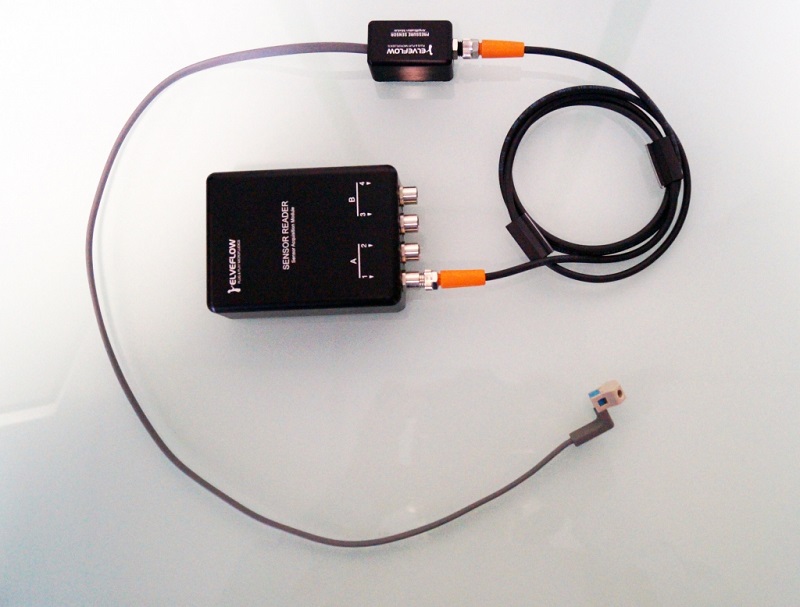

MPS微流體壓力傳感器連接到傳感器讀數器MSR2,然后通過USB連接電腦。在電腦端的ESI軟件上直觀的顯示測量壓力數據并對數據進行保存。Elveflow提供內置供電電源和16位AD轉換器的多功能傳感器讀數器MSR2,可以同時讀取4個壓力和流量傳感器的測量數值。傳感器讀數器MSR2高達1ms的時間采樣,同時也可以用于其他品牌的流量傳感器或壓力傳感器的數據采集。Elveflow傳感器讀數器MSR2的實物照片如下所示。此外,Elveflow提供傳感器讀數器MSR2的SDK開發包如Python、LabVIEW、MATLAB和C++等,您可以在這些開發包的基礎上增加直觀的壓力差顯示功能,計算流體剪切力,計算流體的楊氏模量等眾多功能。

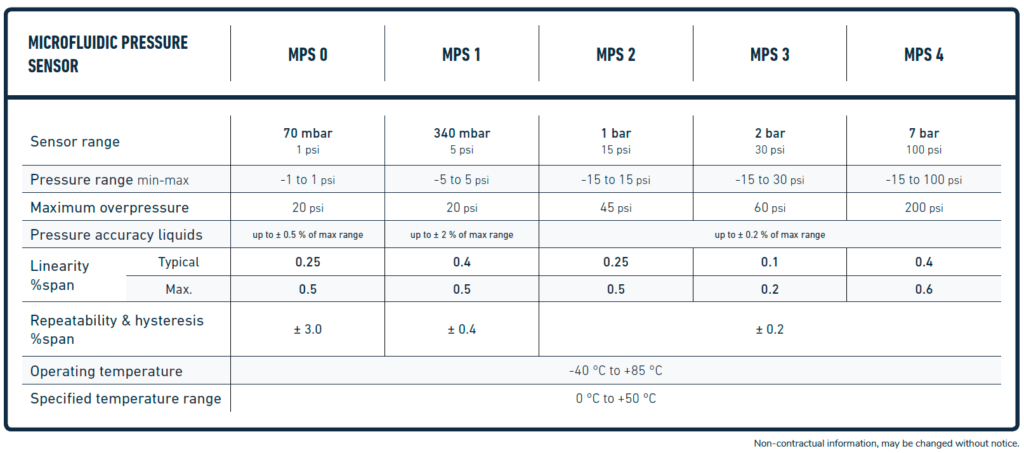

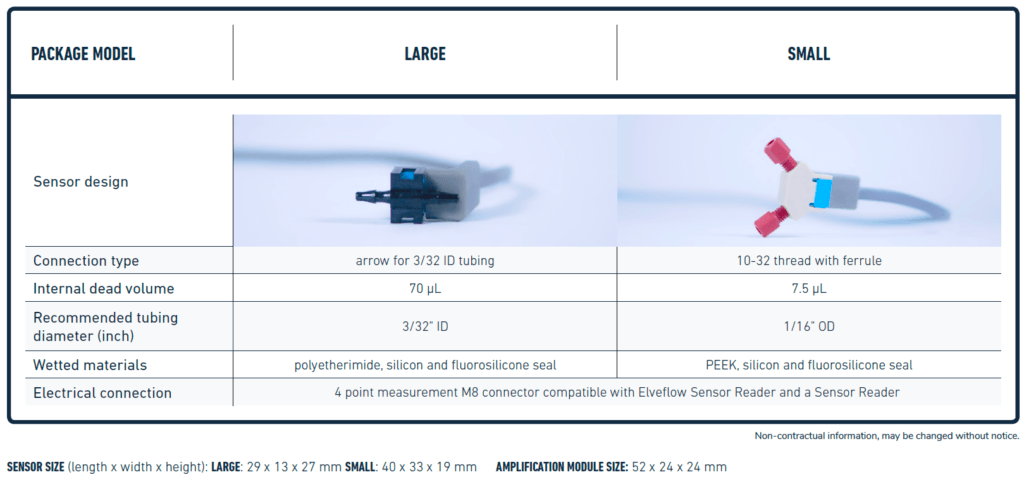

技術規格



Elveflow微流控壓力傳感器MPS介紹資料下載


微流控在線壓力傳感器MFP的產品介紹,請點擊 這里


微流控流量傳感器MFS/BFS和壓力傳感器MPS/MFP用傳感器讀數單元(傳感器數據采集卡/傳感器數據采集單元)的介紹,請點擊 這里


Elveflow微流控儀器專用的智能圖形化界面操作軟件ESI詳細介紹,請點擊 這里


多通道微流體壓力&真空控制器OB1 MK3+的詳細介紹,請點擊 這里


Elveflow微流控儀器中文版產品目錄(2022)下載,請點擊 這里


Elveflow微流控產品如OB1壓力控制器、液體流量傳感器MFS和BFS、流體切換閥等應用交流博客,請點擊 這里


Elveflow微流控產品如OB1壓力控制器、液體流量傳感器MFS和BFS、流體切換閥等視頻介紹專欄,請點擊 這里


Elveflow微流控產品如OB1壓力控制器、液體流量傳感器MFS和BFS、流體切換閥等相關研究論文,請點擊 這里


如何使用微流體壓力傳感器MPS控制微流體系統內的壓力?請點擊 這里


Elveflow微流體壓力控制器OB1、高精密流量傳感器MFS和BFS及其切換閥等用操作軟件ESI下載,請點擊 這里


Elveflow微流控產品技術支持文檔知識庫,請點擊 這里
